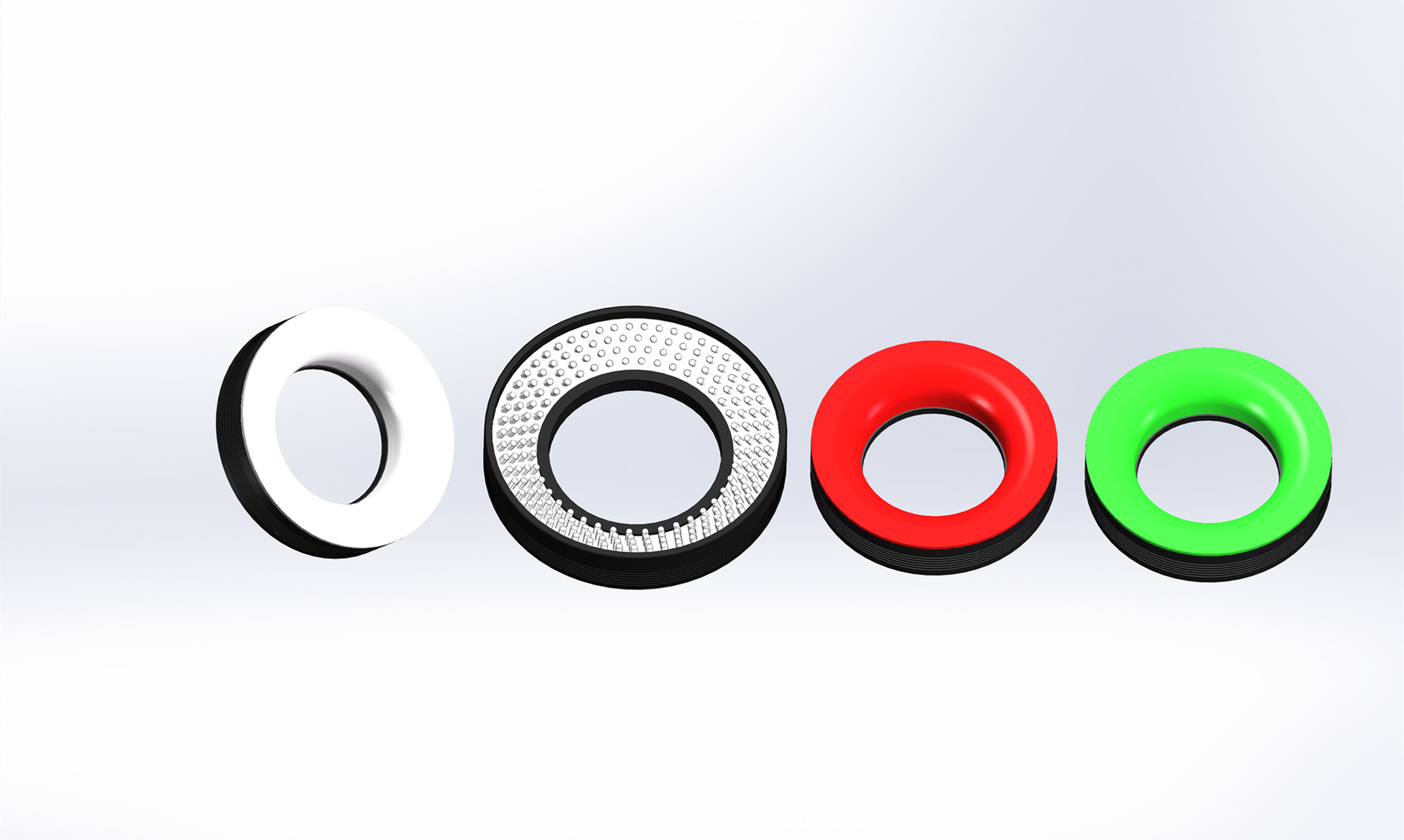

四分區光源

產品特點：

光源分多區點亮

一個工位實現多種角度打光圖片

應用領域：

表面凹凸特征檢測

輕微瑕疵缺陷檢測

輕微字符讀取

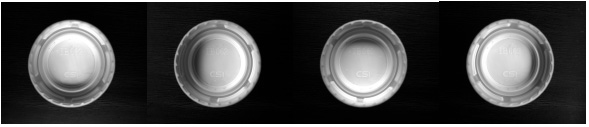

在塑料瓶蓋內部字符的檢測項目中，由于瓶蓋深度較大，并且凸印的字符和瓶蓋本身同色，材質也相同，因此傳統的打光方式，很難獲取良好的對比度。運用四分區環形光源，將360度環形光源分為四等份，每扇區域90度依次分別點亮，相機做高速同步拍攝，分別取得如下四張圖片。

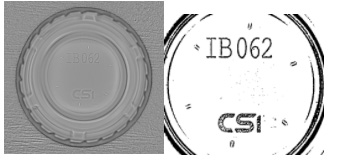

通過軟件，再講這四張圖片做處理，結果可以清晰的分別出內部凸印字符（IB062 CSI），配合我司的增亮程控電源，可以高效的為客戶解決打光難題。

命名規則：

KW	-	xxxx	-	4FQ	-	W
品牌		光源種類		4分區		顏色

（單位：mm )

系列類型	型號	功率（白/藍/綠）	功率（紅/紅外）	產品資料
四分區光源	KW-RID90-4FQ-R/G/B/W/IR	24V/5.6W	24V/4.2W	下載
四分區光源	KW-RID110-4FQ-R/G/B/W/IR	24V/6.5W	24V/4.8W	下載
四分區光源	KW-R16430-4FQ-R/G/B/W/IR	24V/10W	24V/8W	下載
四分區光源	KW-R16475-4FQ-R/G/B/W/IR	24V/9.5W	24V/7.5W	下載
四分區光源	KW-R19060-4FQ-R/G/B/W/IR	24V/12W	24V/10W	下載
四分區光源	KW-R20860-4FQ-R/G/B/W/IR	24V/16W	24V/12W	下載
